DDSH集中式多用戶預付費電能表管理系統使用說明書
【IC卡(內置刷卡或外置刷卡)+聯網型 】

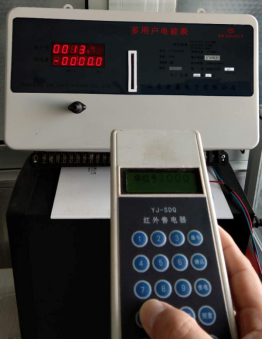

1、編號：給每臺電表設定唯一的編號（編號從1#、2#、3#、4#……依次排序，也可根據自己的實際情況進行電表編號，數字范圍在：0001～9999），操作方法：電表通電后，先將黑色圓形(功能)插頭，插在多用戶電表正面的五孔插座上，然后打開（售電機）編號器，輸入數字“1”并對準電表顯示屏按下【編號】鍵，即可完成1#電表的編號操作。建議如下排序編號：
注意：關于電表的實際接線圖，請查看本說明書的最后一頁
1號樓 | 2號樓 | 3號樓 | |||||
1單元 | 2單元 | 3單元 | 1單元 | 2單元 | 1單元 | 2單元 | 3單元 |
1#電表 | 2#電表 | 3#電表 | 4#電表 | 5#電表 | 6#電表 | 7#電表 | 8#電表 |

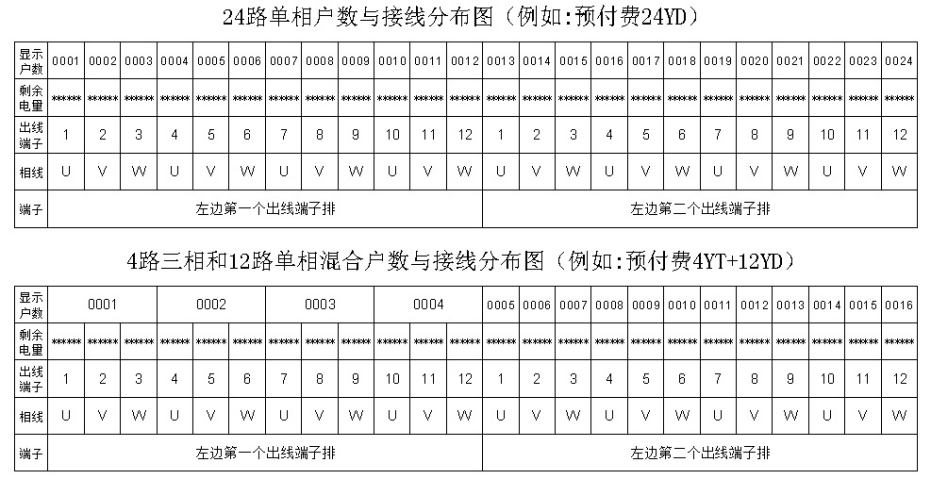

2、清零：電卡開戶、并充值后，在向電表刷卡之前，先將每個用戶的剩余電量清零（出廠時的剩余電量）。操作方法：電表通電后，先將黑色圓形(功能)插頭，插在多用戶電表正面的五孔插座上，輸入數字“1”并對準電表顯示屏按下【清零】鍵，即可完成該表第1戶的清零，依次類推。注意：戶號對應電表下方輸出端子的排列，單相電表的第①個出線端子對應第1個用戶，依次排列（三相電表的出線端子“①、②、③”對應第1個用戶；出線端子“④、⑤、⑥”對應第2個用戶，依次排列）。
一、系統安裝

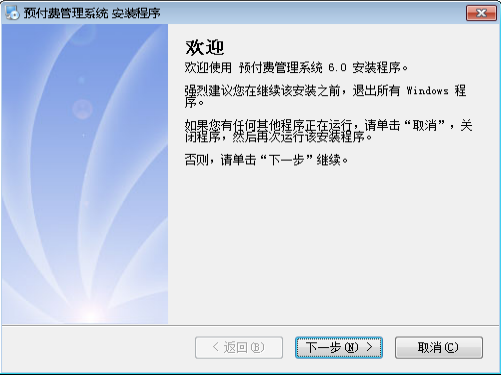

1、將安裝光盤放入電腦光驅，雙擊光盤上的安裝程序，按照操作步驟提示進行安裝。（如圖所示）
2、連續執行“下一步”操作，系統將會默認安裝在D盤下。
3、管理系統安裝完成后，刷卡型的需要在電腦上連接USB讀卡器；聯網型的無需讀卡器。
IC卡讀寫器

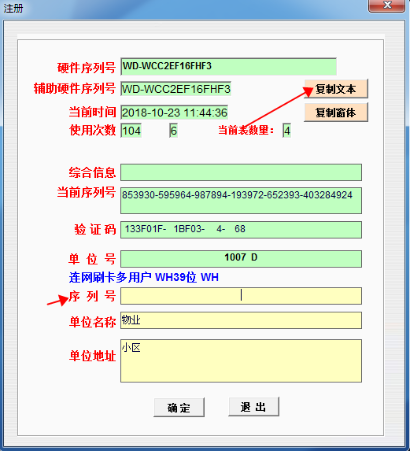

4、雙擊打開桌面上的圖標，點擊“是”進行系統注冊。（如圖所示）
5、點擊右上角的“復制文本”，用短信、微信、QQ發送給我公司售后服務部客服，生成序列號后將其復制到紅色箭頭的位置。

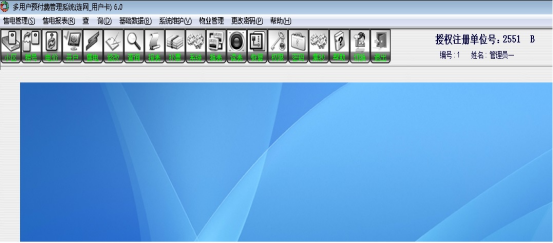

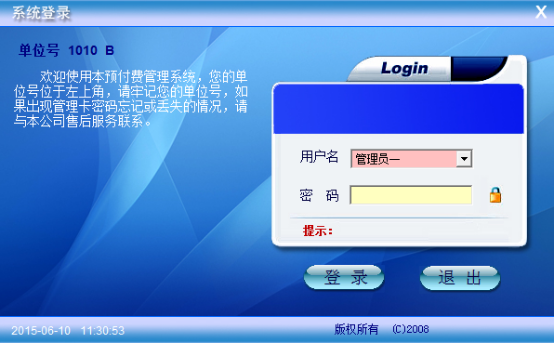

6、點擊“確定”進入系統登錄界面，直接點擊“登錄”即可進入系統主界面。（如圖所示）
二、主要參數設置

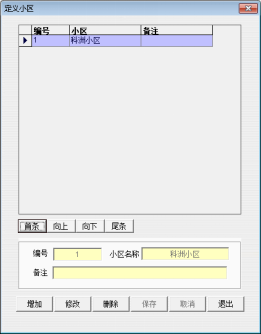

1、定義小區
點擊系統界面上的〖小區〗圖標，彈出對話框（如圖所示）點擊【增加】按鈕，輸入小區（或單位）名稱，點擊【保存】即可。

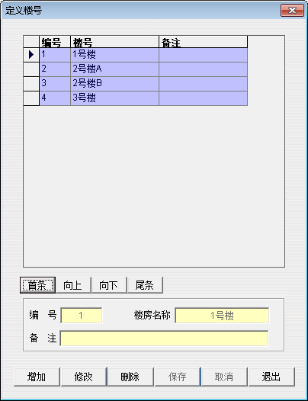

2、定義樓號
點擊系統界面上的〖樓號〗圖標，彈出對話框（如圖所示），點擊【增加】按鈕，輸入樓號名稱，點擊【保存】即可。如果想要刪除無用的樓號，點擊〖向下〗按鈕，箭頭指向該樓號，再單擊【刪除】按鈕即可。注意：已經被使用的樓號則無法刪除。
3、定義電價

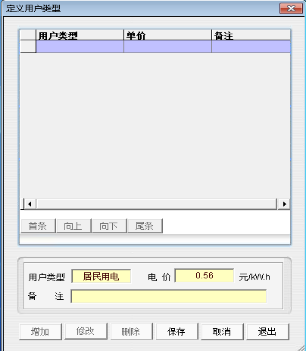

點擊系統界面上的〖電價〗圖標，然后點擊【增加】按鈕，輸入用戶類型和電價，點擊【保存】即可。如有多個電價種類，例如：居民用電、商業用電、工業用電、農業用電等等，需要依次增加。如果是互感器型電表，則要定義電價為：單價*變比（例如：電流互感器的變比為200/5，則單價×40倍）

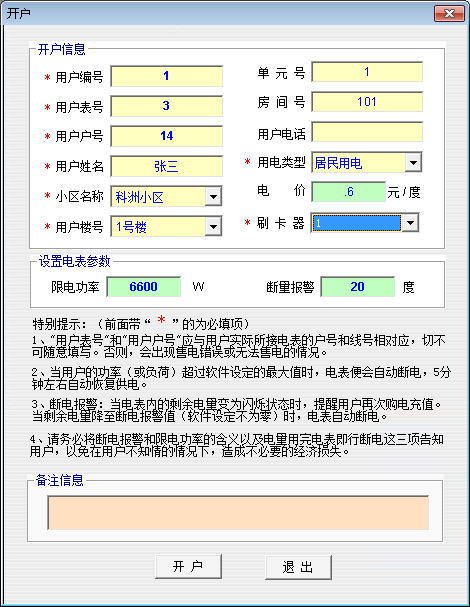

4、開戶（也稱開卡）
將新卡（空白卡）放在讀卡器上，點擊系統界面上〖開戶〗圖標。［用戶編號］是系統自動生成的，無需輸入。［用戶表號］表示：該戶是接在第幾號電表上；［用戶戶號］表示：該戶是接在該電表的第幾戶出線端子上。例如：第3號電表上的第14戶出線端子對應的用戶是“張三”。則開戶時，用戶表號填寫“3”，用戶戶號填寫“14”，其他信息依次填寫即可（紅色*為必填內容），點擊“開戶”即可完成開戶操作。
“用戶表號”和“用戶戶號”不能填錯，如果輸錯則無法修改，其他信息填錯是可以修改的。

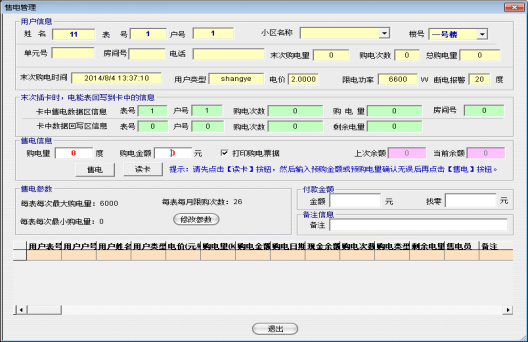

5、售電（也稱充值）
①IC卡型：將開戶后的IC卡放在讀卡器上，點擊系統界面上的〖售電〗圖標。點擊【讀卡】按鈕，則會顯示用戶IC卡的信息，在［購電金額］空白欄里輸入錢數（或在［購電量］空白欄里輸入度數），確定無誤后點擊【售電】按鈕，彈出確認對話框后，點擊［是Y］即可完成售電充值操作；點擊［否N］則取消本次售電充值操作。

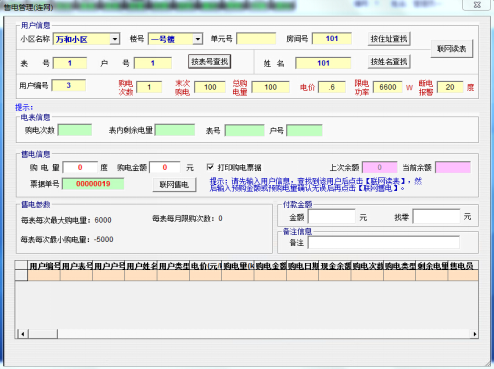

②連網型：點擊系統界面菜單欄內的【售電管理】，在下拉菜單中點擊〖售電(連網)〗，彈出〖售電管理(連網) 〗”對話框（如圖），連網售電之前請先查找該用戶，可通過住址、表號、姓名查詢到該用戶，然后再點擊[聯網讀表]讀出該戶表的信息，然后輸入購電金額或購電量，點擊[聯網售電]，這時會彈出確認信息，點擊確定后系統會提示售電成功，即完成該用戶的售電操作。
6、用戶操作（用戶卡型）
刷卡：將充值后的用戶卡插入電表卡槽中，電卡中的電量會自動傳輸?shù)诫姳砩?，刷卡時間大于3秒鐘。

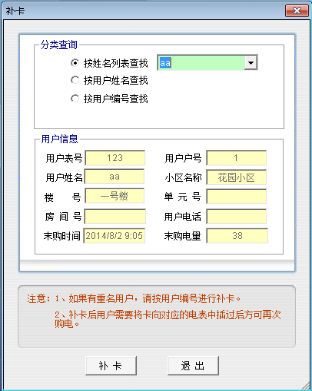

7、補卡（用戶卡型）
當用戶的IC卡丟失或損壞后，需要做“補卡”處理。將一張空白卡放在讀卡器上，點擊系統上的〖補卡〗按鈕（或售電管理菜單中的“補卡“選項。通過“分類查詢”找到用戶的信息，然后點擊“補卡”。把新補的電卡插入對應的電表中即可完成補卡操作（補卡后的電卡需要插入電表一次才能再次售電）。同時舊卡作廢。

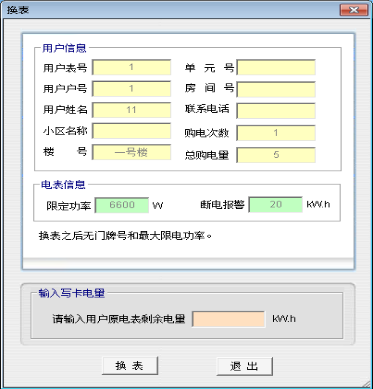

8、換表
IC卡型多用戶電表售電：當電表出現故障、需要更換，或者IC卡的信息與電表不一致時，IC卡需要在電腦系統中進行“換表”功能操作。將用戶卡放在讀卡器上，選擇系統界面上的“換表”按鈕。彈出換表對話框，輸入“原用戶電表剩余電量”后，點擊“換表”按鈕，再將IC卡插入更換（或清零）后的電表中，即可完成換表操作。注意：刷卡前需要用售電（編號）器將電表上的該戶清零。

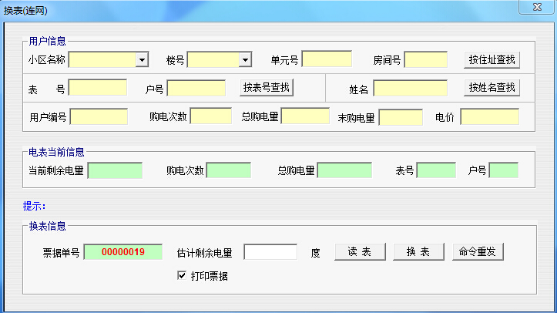

連網型多用戶電表售電：當多用戶電表出現故障需要更換時，先將換好的電表通電用編號器做好電表的編號操作，更換好的電表的編號要與原故障電表的編號相同；選擇軟件系統界面上的“系統維護”下拉菜單中的“換表（連網）”，彈出換表對話框（如圖14），先按住址、表號或姓名查找到該用戶的信息，然后再輸入原用戶表剩余電量后，點擊換表，即可完成換表操作。

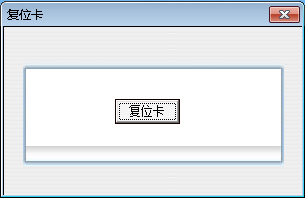

9、復位卡（用戶卡型）
點擊“制卡”菜單下射頻卡“復位”子菜單中的復位卡選項，把購電卡復位成空白卡。

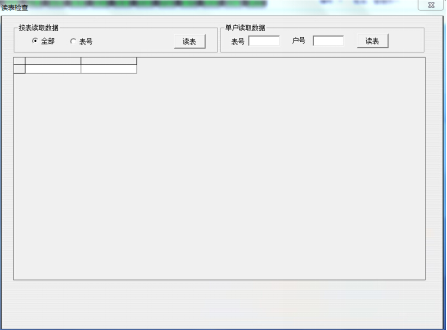

10、讀表（連網型多用戶）
多用戶電表為聯網型時用到該操作，點擊系統界面的“讀表”按鈕，打開如圖16所示窗口，選擇“全部”點擊“讀表”，系統將在下表中依次讀出并顯示已經開戶的相應的表號戶號的實時剩余電量；選擇“表號”點擊“讀表”，系統將在下表中依次讀出并顯示已經開戶的相應的表號下的所有用戶的實時剩余電量；在單戶讀取數據欄輸入需要的表號和戶號，點擊“讀表”，只顯示相應的單戶當前剩余電量；該讀表操作只顯示相應的查詢數據，該數據不保存到數據庫中。

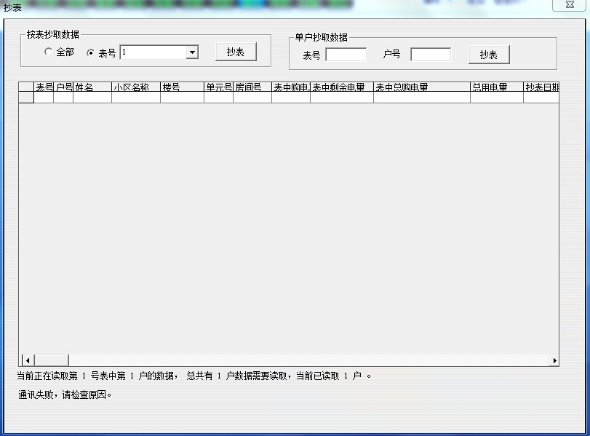

11、集抄（連網型多用戶）
多用戶電表為聯網型時用到該操作，點擊系統界面的“集抄”按鈕，打開如圖所示窗口，該窗口內的操作和“讀表”操作相同，不同的是該操作的結果將存的數據庫中，以便進行數據相應的查詢操作。
注意事項
1、由于數據庫存有售電記錄，請務必保護好數據庫，做好數據庫的備份工作。不是萬不得已的情況下不要隨意重裝操作系統，若真的要重新安裝操作系統，請在安裝之前先將預付費系統的數據庫文件備份出來（數據庫文件是在軟件安裝目錄下的sdsj.mdb文件），待預付費系統安裝好以后，再將備份的數據庫文件覆蓋新安裝的數據庫文件即可。
2、IC卡插入電表，插卡四秒鐘后方可取出。
3、若發現本系統存在某方面缺陷，請通知本公司，本公司將盡快予以解決。
溫馨提示：
本公司會根據產品種類的不同，說明書亦會有所改動。但會保留對版權及產品的最終解釋權，如有更新時會另行通知。不明之處請聯絡本公司售后服務部。
